Интуитивно понятный интерфейс экрана
iFace Designer
Пакетное программное обеспечение визуализации ЧМИ, использующее «систему тегов» для соединения ЧМИ с ПЛК (программируемым логическим контроллером), инвертором, шлюзом, контроллером, датчиком и другими.
Основные функциональные элементы iFace Designer
Обширная библиотека векторных графических виджетов:
кнопки, переключатели, лампы, счетчики, диаграммы и другие.
Широкий охват базы данных драйверов ПЛК:
поддержка стандартных протоколов и более 90% основных драйверов ПЛК.

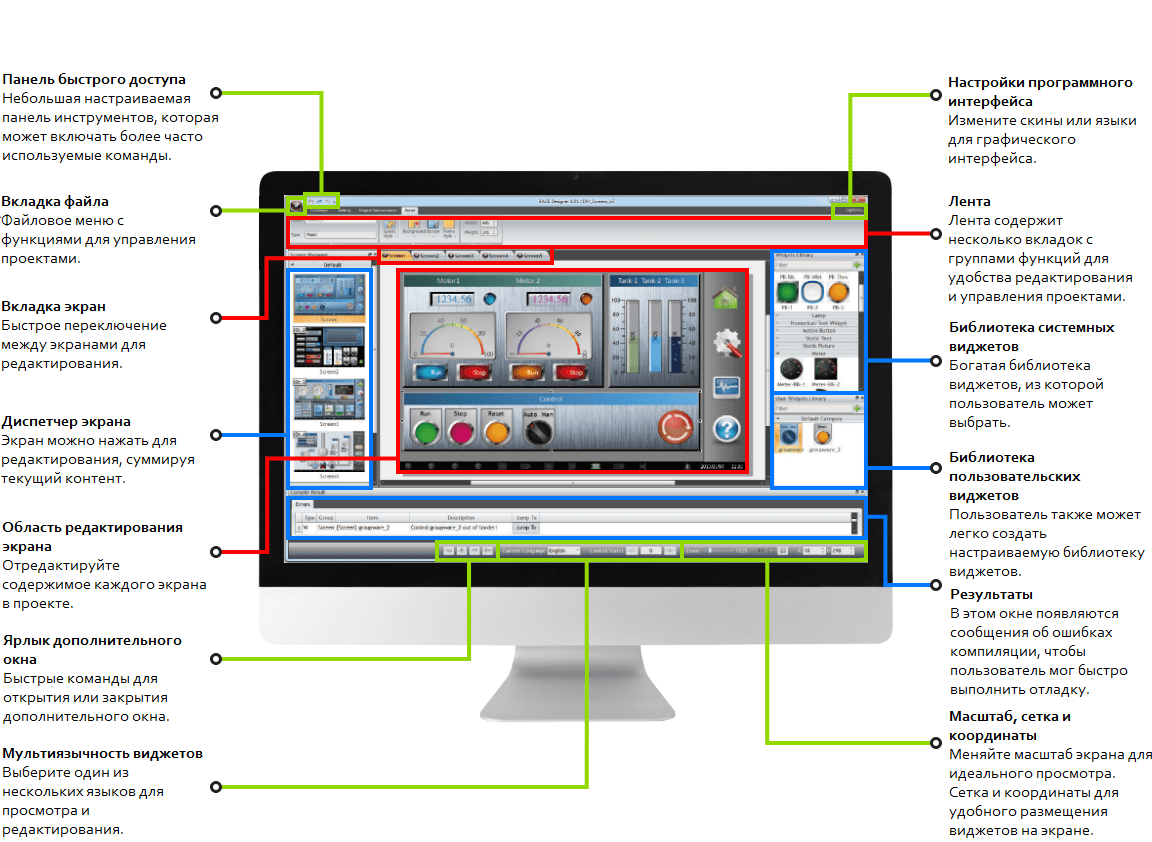

Вкладки в пользовательском интерфейсе ленты
Интуитивно, просто и понятно. Разрабатывайте проекты в несколько щелчков мышью с помощью удобных функций и свойств.
Общие настройки
Измените основные настройки экрана или внешний вид экранов и виджетов.
Свойства виджета
Измените внутренние свойства для каждого отдельного виджета.
Форматирование виджета
Изменение отображения параметров для каждого отдельного виджета.
Поведение виджета
Измените специальные настройки поведения для каждого отдельного виджета.
Разнообразные интеллектуальные функции

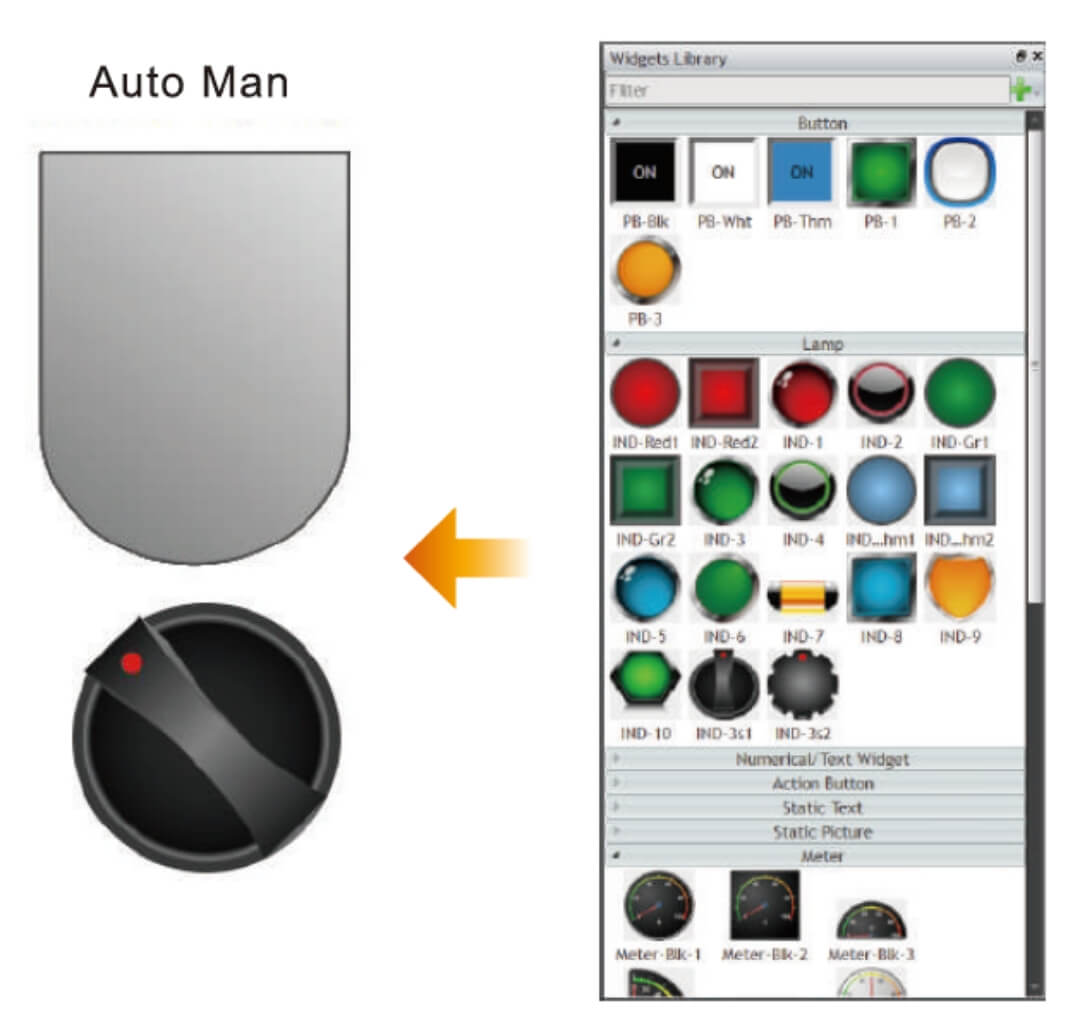

Библиотека виджетов
Элегантные и простые в использовании виджеты.
- Обновленные виджеты, элегантные и стильные.
- Динамический выбор виджетов, включая кнопки, переключатели, кнопки действий, индикаторы, числовые и буквенно-цифровые параметры, полосы, ползунки, счетчики, диаграммы, дисплеи сообщений, списки и другие.
Галерея системных виджетов
Элегантный, готовый к использованию набор виджетов можно перенести прямо в область редактирования экрана, чтобы сэкономить время на поиск и форматирование.
Библиотека векторной графики
Галерея векторной графики, создана для удовлетворения потребностей любого проекта. Размер графики может быть изменен без ущерба для качества.
Библиотека пользовательских виджетов
Библиотека пользовательских виджетов позволяет пользователям свободно создавать любую комбинацию элементов дизайна для особого выражения личного стиля. Простые параметры импорта и экспорта позволяют пользователю обмениваться результатами дизайна и делиться ими.

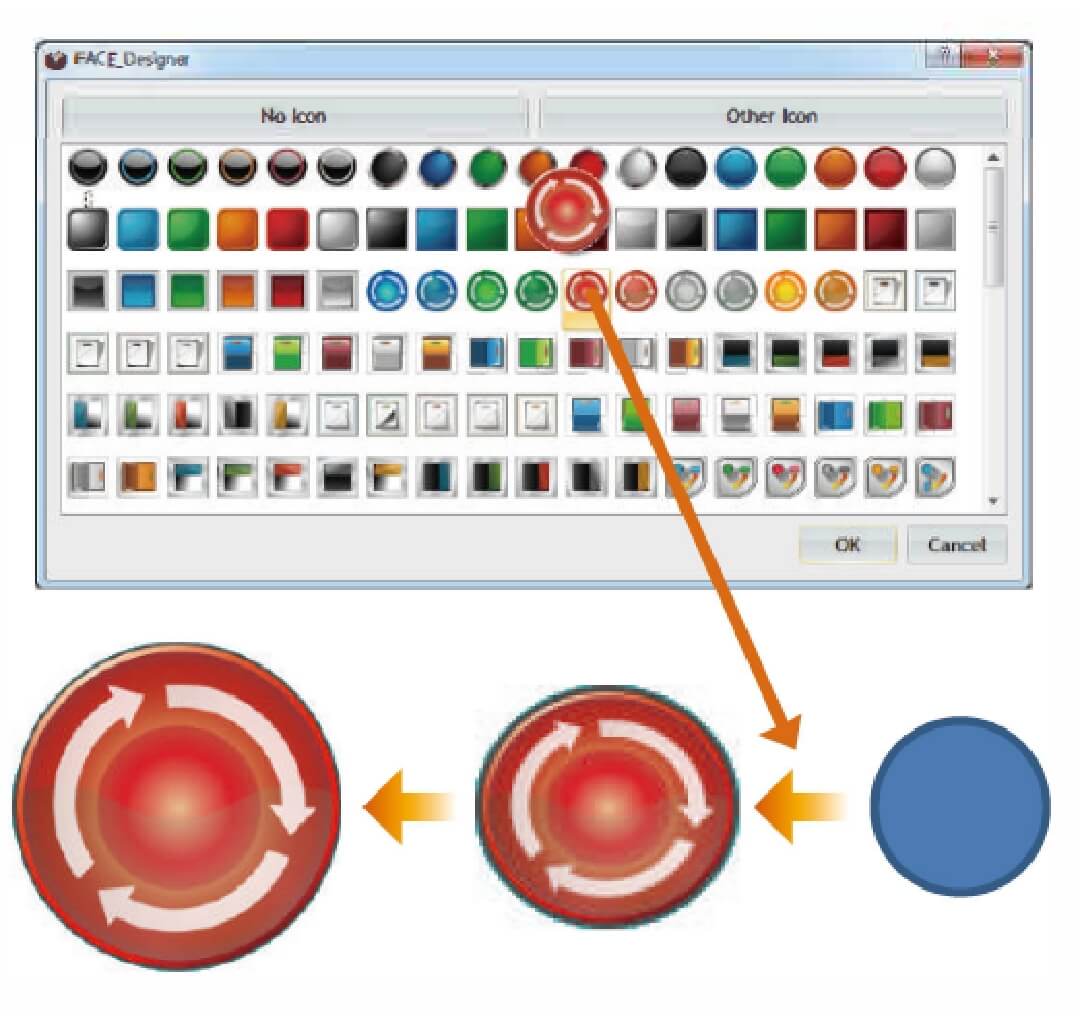

Библиотека форм
Обширная библиотека форм позволяет пользователю применять изображения или выбирать материалы для любых вариантов дизайна.
Умные линии привязки
Интеллектуальные линии привязки помогают выравнивать виджеты.

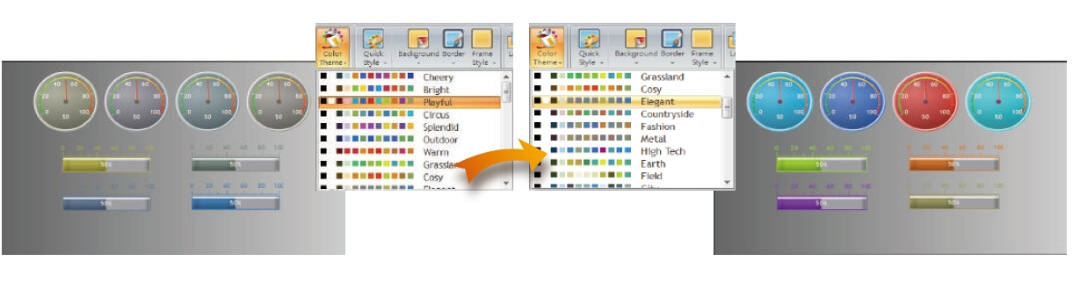

Тематический дизайн
Каждая тема представляет собой набор тщательно подобранных цветов, сочетающих элегантность и стиль. Создавайте портфолио виджетов красивых цветов одним нажатием кнопки. Предварительно просмотрите свой выбор, выбрав тему и наблюдая за автоматическим изменением всех виджетов.

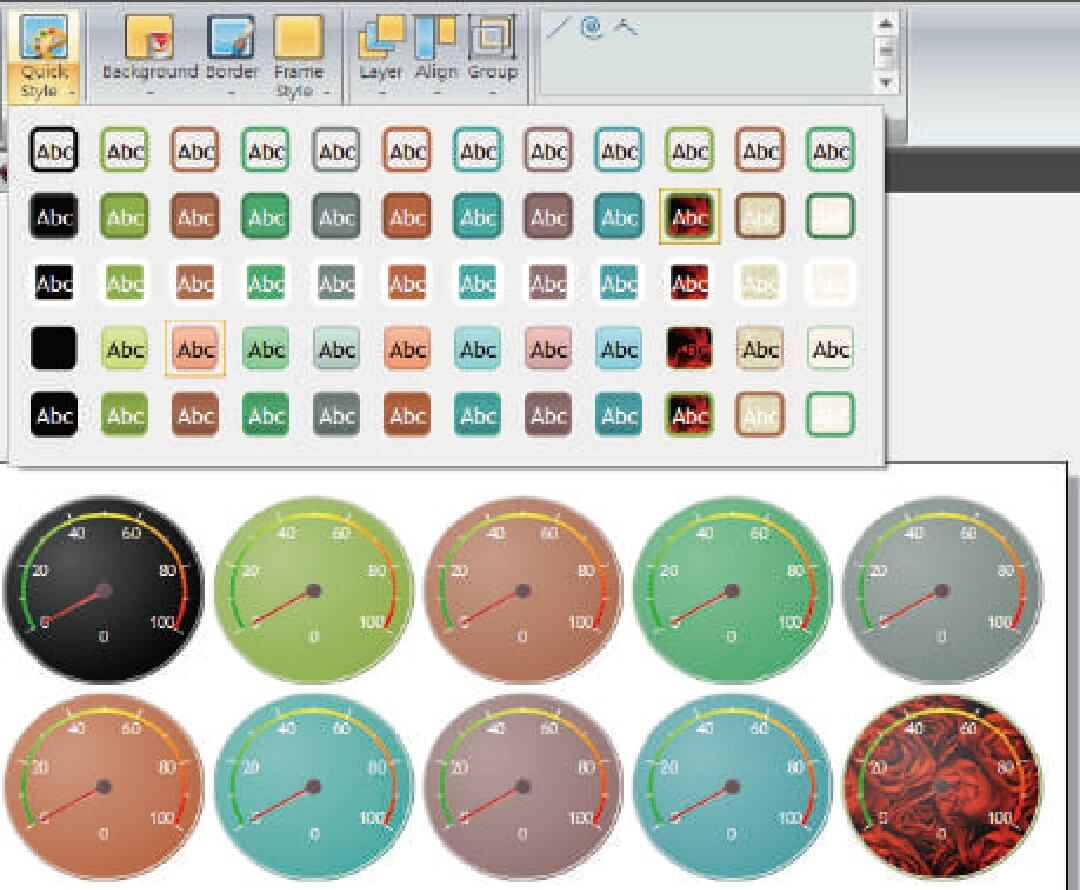

Быстрый стиль
Быстро измените заливку, цвет границы и шрифт виджета с помощью быстрого стиля.

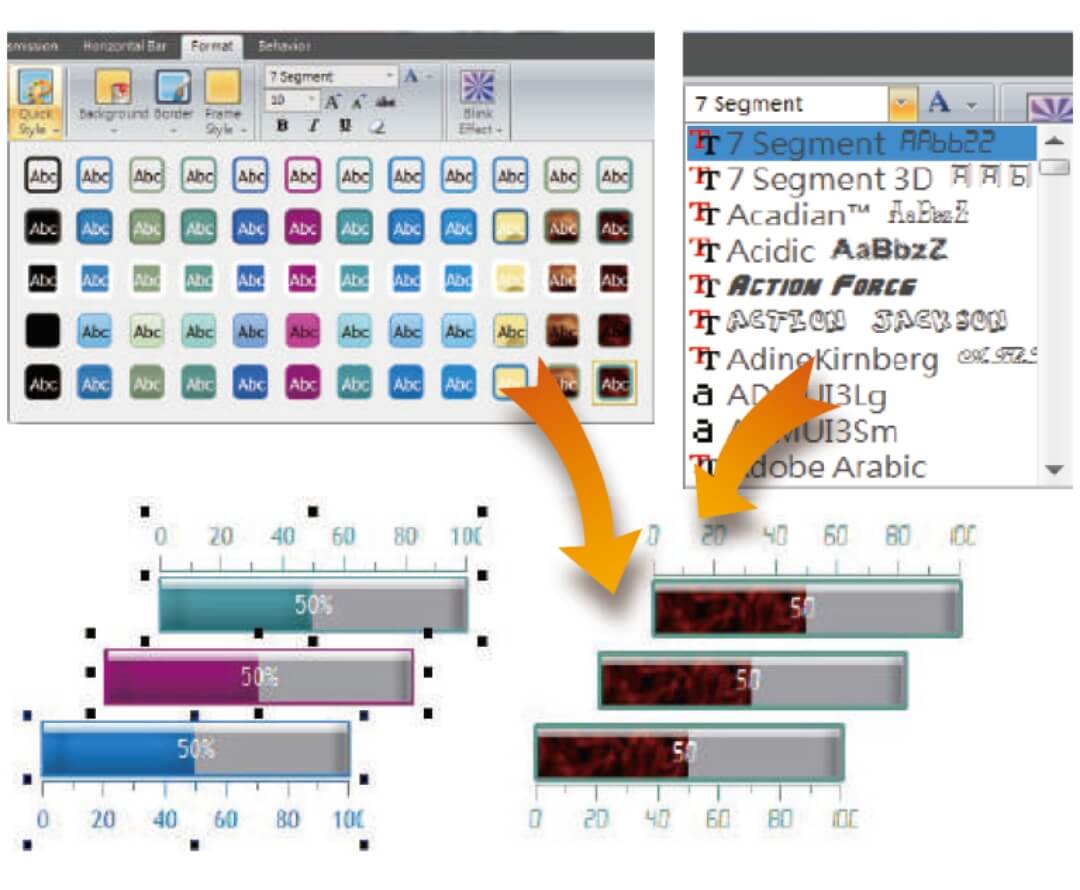

Настройка общего свойства
Быстро примените одинаковые параметры форматирования и стиля для аналогичного содержимого.
Фон и граница
Фон полностью настраивается с помощью выбора тем, цветов, изображений, градиентов или материалов.
Границы могут быть установлены с использованием различных рамок, тем или цветов, а также возможности изменения толщины, типов линий и материалов.
Внимание к деталям
Виджеты можно изменять до мельчайших деталей.
3D эффект и эффект стекла
Эффект 3D и стекла может помочь добавить дополнительное измерение и текстуру каждому виджету.
Таблица данных
Система предоставляет множество таблиц данных, которые можно удобно применять к сигналам тревоги и журналам данных, представляя данные в реальном времени в более удобочитаемых форматах.
Редактор G-кода ЧПУ
Поддерживает контроллер ЧПУ, а также редактор G-кода для ЧПУ.
Контейнер виджетов - панель
Виджеты, помещенные в один контейнер, будут плавно перемещаться вместе, что упрощает транспортировку и организацию.
Контейнер виджета - групповое поле
Групповое поле позволяет размещать виджеты вместе внутри текстовой границы для организации в виде функционального блока, а также позволяет пользователю добавлять или перемещать любые виджеты или изображения, чтобы виджет панели можно было легко превратить в панель операций.
Контейнер виджета - вкладка
Каждая вкладка также является суб контейнером, который может содержать дополнительные виджеты. При нажатии на вкладку мгновенно отображается содержимое этой вкладки.

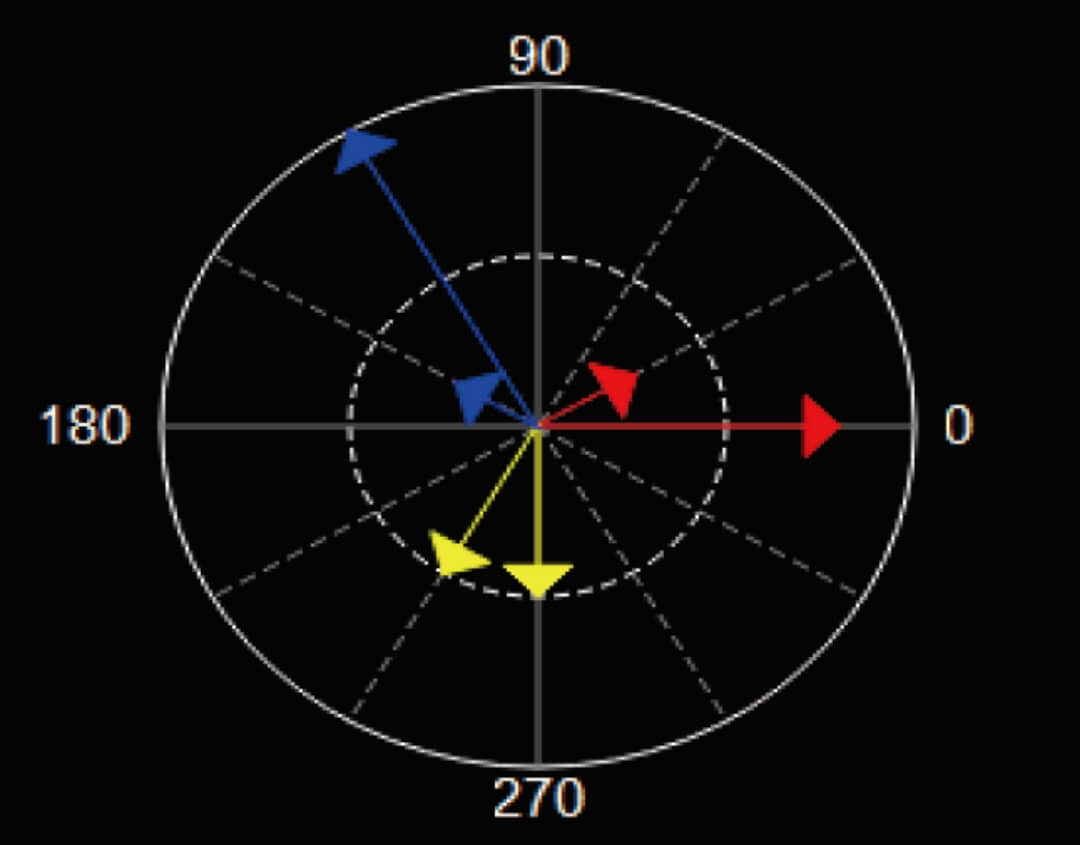

Трехфазная векторная диаграмма
Напряжение, ток и фаза отображаются на одной всеобъемлющей диаграмме.

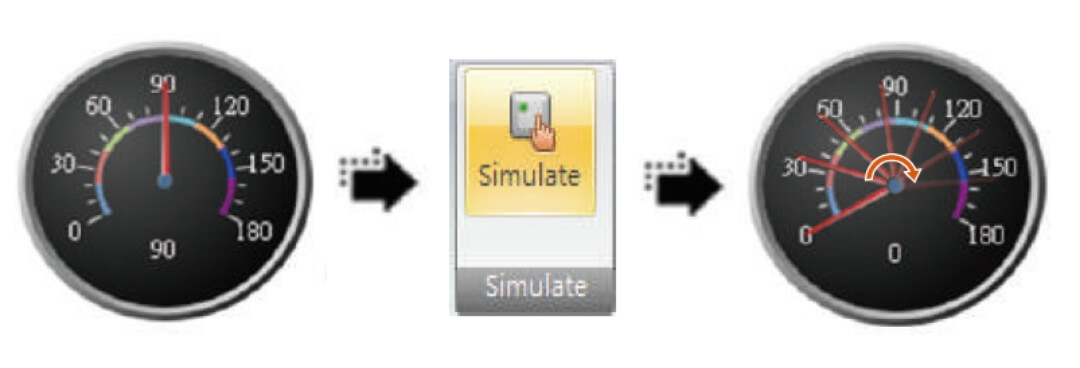

Моделирование виджета
Каждый виджет можно смоделировать и предварительно просмотреть в области редактирования, поэтому нет необходимости компилировать, чтобы увидеть результат.
Динамический внешний вид
Положение виджета X / Y и его внешний вид можно динамически изменять во время выполнения для особых результатов.

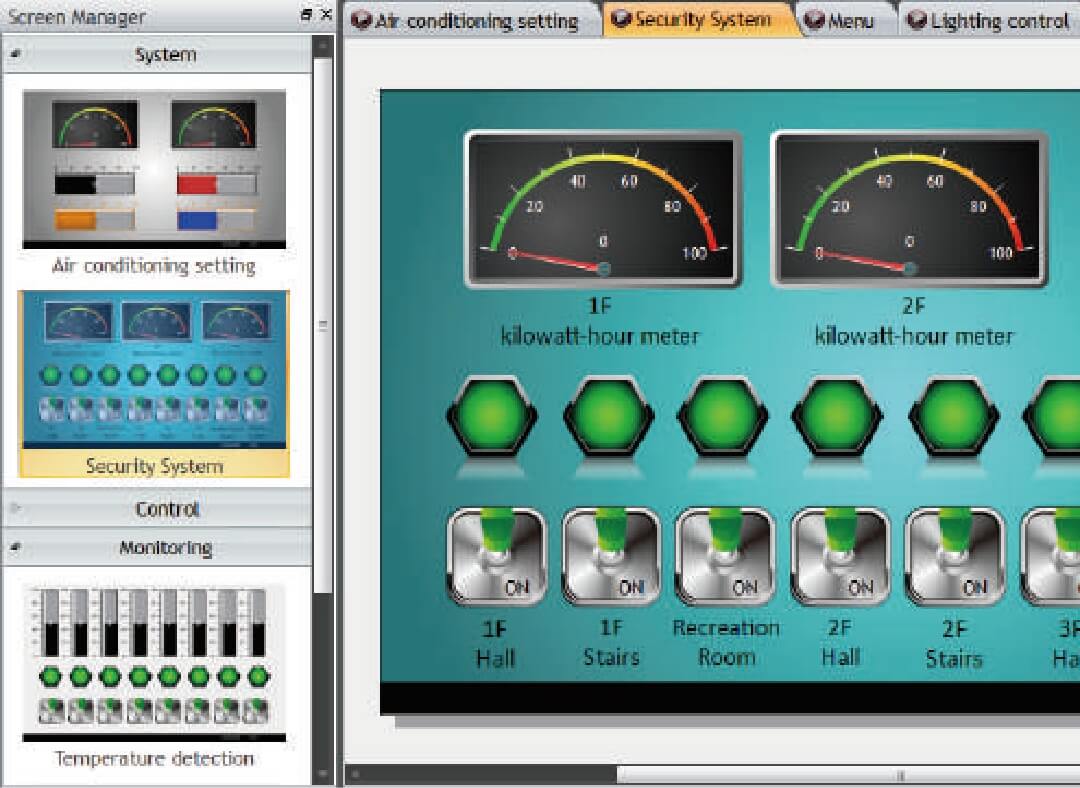

Диспетчер экрана
Диспетчер экрана позволяет пользователю создавать категории для нужд организации и управления проектами.

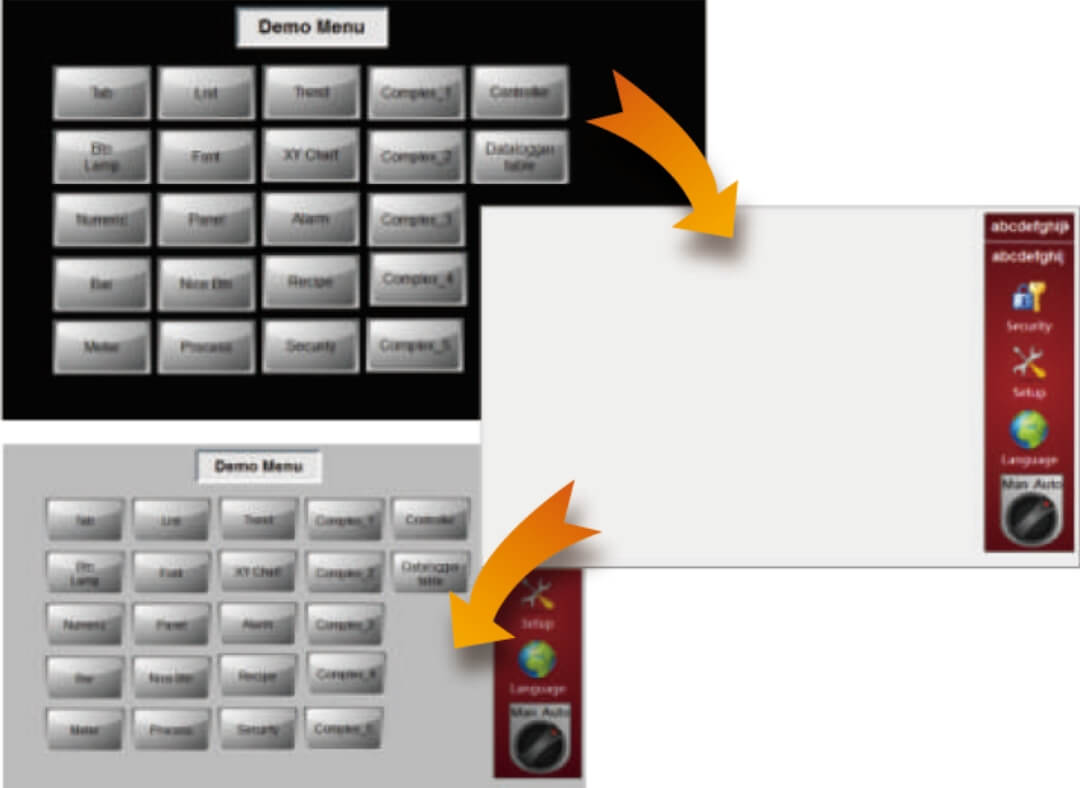

Фоновый экран
Экраны можно назначить в качестве фона для любых экранов, чтобы минимизировать повторяющееся редактирование общих областей.
Строка состояния ЧМИ
Строка состояния, которую легко настроить, может отображаться сбоку от экрана ЧМИ.

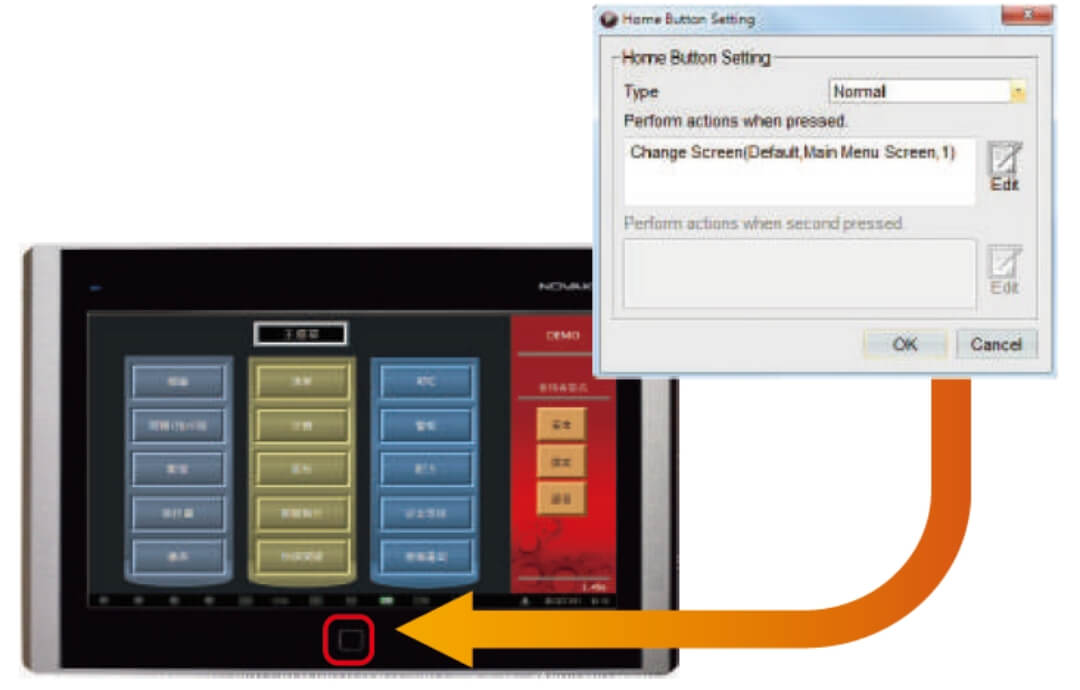

Домашний ключ
Для этой механической клавиши можно настроить максимум три действия, например: «Вернуться в главное МЕНЮ».
График тренда и XY
Графики трендов
Отображение журналов данных в виде диаграмм тенденций, позволяющих отображать/скрывать отдельные диаграммы в определенное время и дату.
Диаграмма XY
Выберите четкую и лаконичную XY-диаграмму с различными типами линий и фонами.

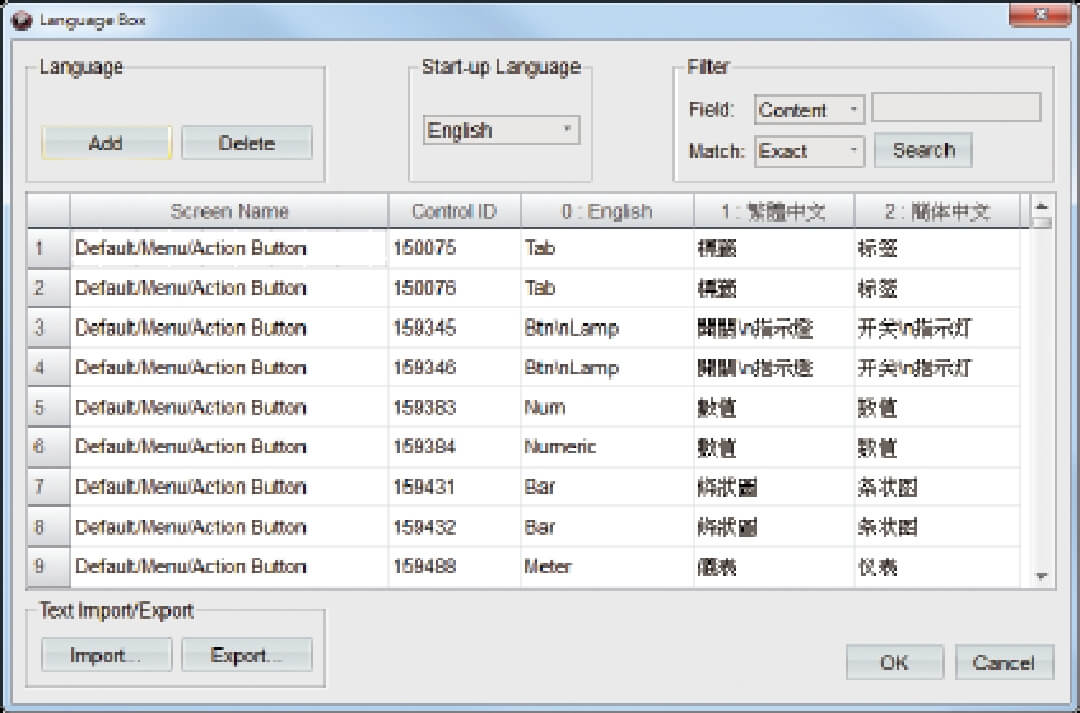

Многоязычность
Многоязычная поддержка
Система может поддерживать до 16 различных языков. Настройку можно найти в диалоговом окне «Язык», предпочтительную формулировку которого можно редактировать напрямую или экспортировать в текстовый файл для будущего редактирования. Язык дисплея можно переключать с помощью командных кнопок.

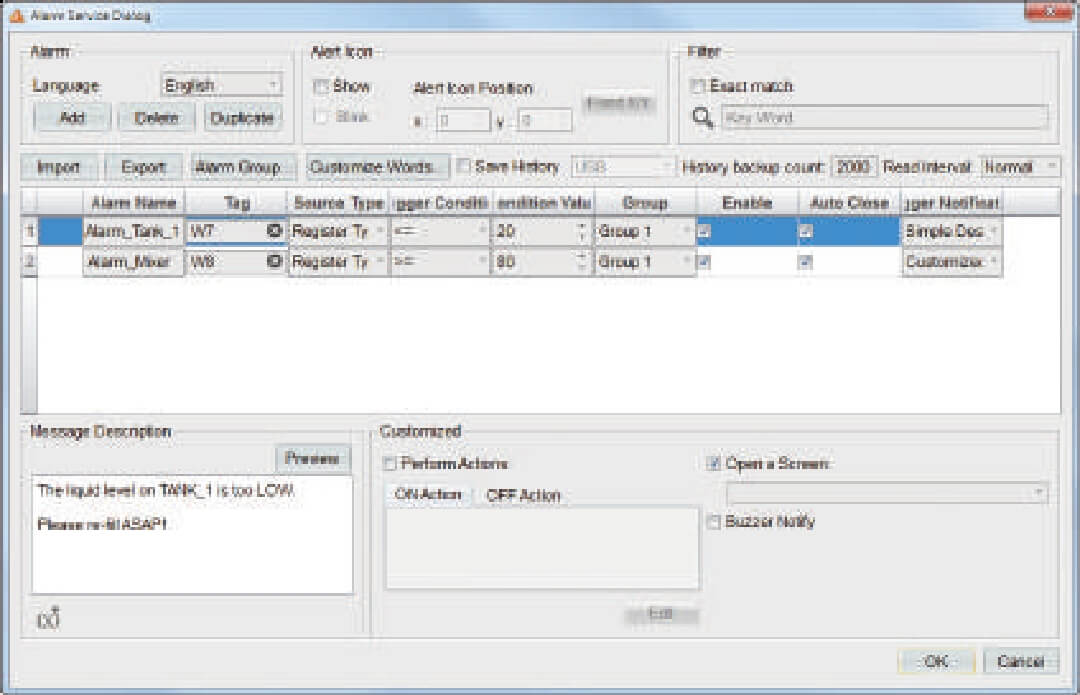

Сигнал тревоги
Сигнал тревоги
Система предлагает множество таблиц сигналов тревоги, действия, которые можно настроить для запуска, диалоговые окна уведомлений о сигналах тревоги с действиями для мгновенного выполнения задач по устранению неполадок.
Регистратор данных
Журнал данных
Журналы данных могут быть настроены в соответствии с различными условиями и частотой дискретизации; может определять до 16 данных с максимум 32 полями данных в каждом журнале. Поля данных поддерживают все типы данных. Журналы данных могут быть визуализированы в виде диаграмм тенденций и таблиц данных.
Время высокоточной выборки
Программа обеспечивает высокоточное время выборки данных, не ограничиваясь традиционными ограничениями выборки ЧМИ (самое быстрое время 10 мс, только для высокопроизводительных моделей).

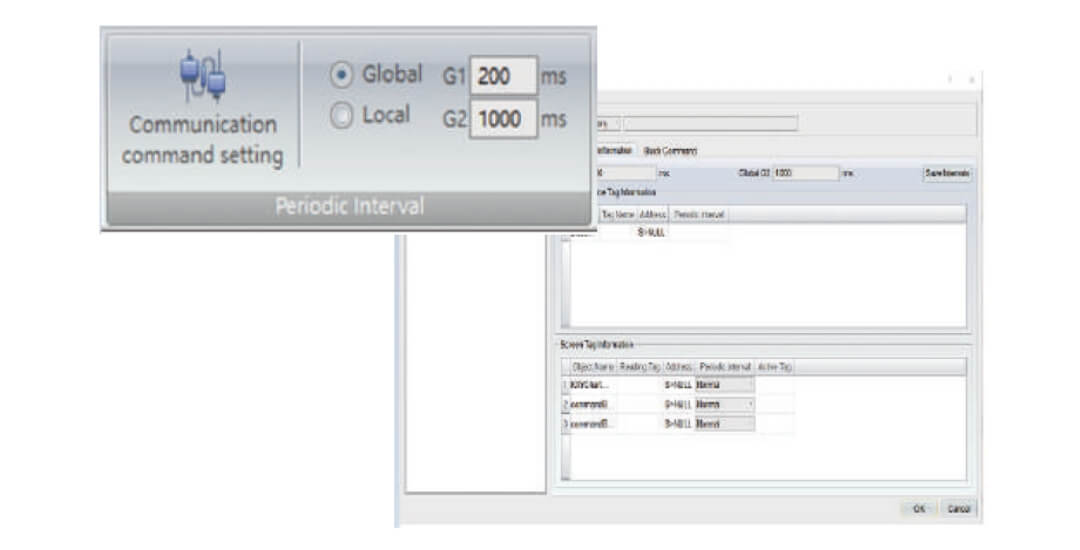

Регулируемая частота обновления данных
Можно установить частоту обновления данных в тегах, чтобы максимально использовать ограниченную полосу пропускания связи для улучшения необходимого обновления данных.
Резервное копирование журнала данных
Поддержание различных форматов файлов
Данные, извлеченные службой регистратора данных, можно в дальнейшем экспортировать в форматы файлов TXT, CSV или PDF в соответствии с вашими потребностями.

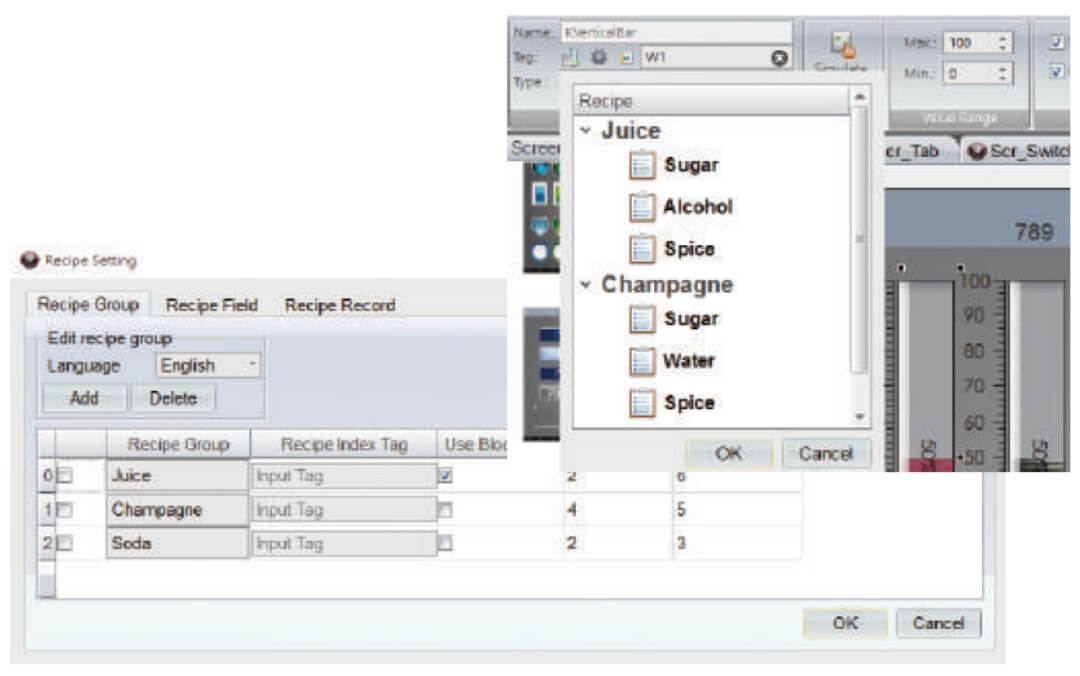

Рецепт
Рецепт
Функция рецепта включает три встроенных селектора рецептов для удобного применения, модификации и просмотра. Каждое поле данных рецепта также может напрямую связываться с виджетами.
Макрос
Макрос
Мощный, но простой язык сценариев, который может разрабатывать программы для обработки данных, преобразования данных и перемещения данных между ЧМИ и ПЛК. Макрос может выполняться, когда экран открыт, закрывается, или циклически.
Запуск и действие
Действие
Можно определить максимум 3 действия, а именно: «Изменить экраны» или «Записать значение в ПЛК». Действия, используемые вместе с программами макросов, могут сэкономить время программирования ПЛК пользователя.
Мощный запуск
Запуск может быть запрограммирован в соответствии с условиями на тегах; как только условие выполнено, запуск становится активным, и связанные с ним действия выполняются мгновенно.
Безопасность
Безопасность
Пароль поддерживает буквенно-цифровой ввод.
Двойная защита файлов
Диалоговое окно «Защита файлов» содержит два уровня безопасности: «Пароль для файла проекта» и «Пароль для скомпилированного файла». Также можно установить «Предел повторных попыток пароля».
Автономное и онлайн-моделирование
Посмотрите, как ваше приложение работает с/без подключения к контроллерам прямо на вашем ПК, без необходимости каждый раз загружать его в панель.
Загрузить в ЧМИ
Быстро загружайте проекты в ЧМИ с помощью любой SD-карты или USB-накопителя. Разрешение выбора любых файлов приложений в хранилище для загрузки.
Восстановить проект на ПК

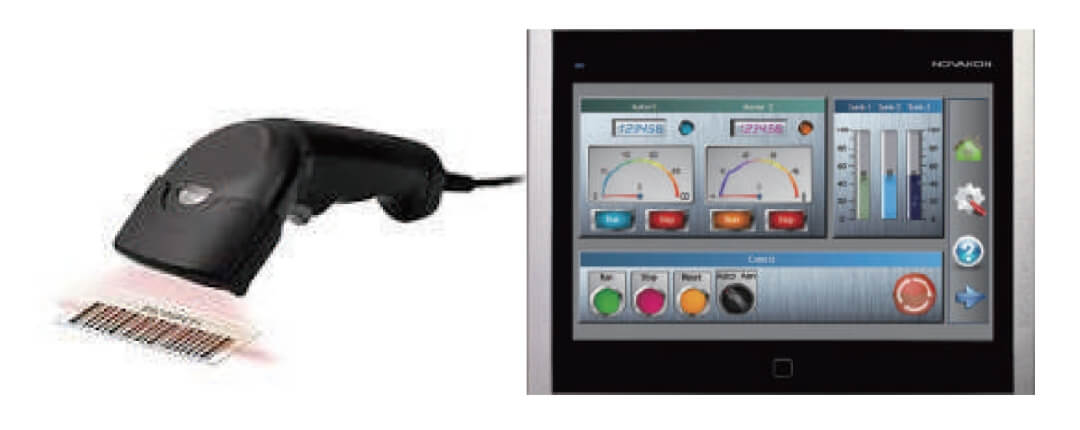

Внешний считыватель штрих-кода
Поддерживает различные считыватели штрих-кода с USB или последовательным подключением. Штрих-коды можно записывать прямо по указанным адресам, без необходимости конвертировать их с помощью сторонней программы.
Внешняя клавиатура
Поддержка использования USB-клавиатуры; позволяет использовать различные комбинации клавиш для привязки к виджетам, предоставляя пользователям дополнительный метод ввода, помимо прикосновения.
FTP решение
Передача файлов по FTP
Поддерживает протоколы FTP, позволяя пользователям легко получать журналы данных ЧМИ, архивные таблицы аварийных сигналов, рецепты, снимки экрана, а также выгружать проекты из или в ЧМИ.
Виртуальные сетевые вычисления
Удаленный мониторинг VNC
Через соединение VNC можно контролировать или получать к нему удаленный доступ с компьютера, смартфона или планшета, что позволяет пользователям иметь полный контроль в любое время и в любом месте.
Простое системное меню ЧМИ
Простой пользовательский интерфейс, предназначенный для легкой настройки аппаратных параметров ЧМИ.
Настройки языка меню
Языковые настройки позволяют пользователю выбрать предпочтительный язык BIOS.
Два порта Ethernet
Благодаря двойным портам Ethernet ЧМИ функционирует как шлюз между внутренней промышленной сетью связи и внешней глобальной сетью (WAN).
Станция Wi-Fi и точка доступа
Беспроводная связь
Поддержка беспроводной связи через внешние USB-ключи: Wi-Fi (802.11 bgn), Bluetooth (2,4 ГГц, V4.0), GSM (HSDPA 3,5 ГГц) с простой настройкой в системном меню ЧМИ.
Режимы точки доступа / станции Wi-Fi
Поддержка точки доступа Wi-Fi и режимов станции, один центральный ЧМИ может рассматриваться как точка доступа Wi-Fi, подключаться к нескольким ЧМИ как станции Wi-Fi, собирая данные и передавая их в глобальную сеть (WAN).
Промышленный «Интернет вещей»
Служба RESTful API
Через службу RESTful API ЧМИ отправляет запросы и получает ответы в облако и из него в формате JSON для выполнения требований приложений «Интернета вещей», избегая при этом нарушений безопасности с помощью алгоритма шифрования HTTPS.
Сервис MQTT
MQTT - это стандартный протокол обмена сообщениями для «интернета вещей». Он разработан как чрезвычайно лёгкий транспорт для обмена сообщениями, публикации/ подписки, который идеально подходит для подключения удаленных устройств с небольшим объемом кода и минимальной пропускной способностью сети. Сегодня MQTT используется в самых разных отраслях, таких как автомобилестроение, телекоммуникации, нефтегазовая промышленность и т. д. С помощью простых настроек ЧМИ можно настроить как издателя так и подписчика. Когда заданное условие выполнено или установлена периодическая публикация, данные тегов издателя ЧМИ будут инициированы для публикации на сервере MQTT. Все ЧМИ, подписанные на одну и ту же тему, будут одновременно получать данные с сервера MQTT и записывать данные в тег, чтобы отразить изменение.
Протоколы автоматизации
Поддержка различных протоколов автоматизации, включая Modbus (RTU / TCP / ASCII), CANopen для связи в различных приложениях с ПЛК, контроллерами, модулями ввода-вывода и т. д. Через физические последовательные (RS-232/422/485) или Ethernet-порты.
Планировщик
Служба планировщика
С помощью простых настроек пользователи могут устанавливать автоматические действия в соответствии с заранее определенным расписанием. например отключение питания во время обеденного перерыва и повторное включение в рабочее время и т. д. Служба планировщика не только сокращает повторяющуюся рабочую нагрузку от ПЛК, но и помогает пользователям точно распределять ресурсы между задачами для повышения эффективности и экономии средств.
-
Бренд Серия Поддерживаемые модели Allen-Bradley Controllogix, CompactLogix Ethernet All models MicroLogix DF1 RS232 All models MicroLogix Ethernet All models Micro800 Ethernet All models PLC5 DF1 CRC All models CoDeSys CoDeSys V3 Ethernet over ARTI Delta DVP All models FATEK FBs/Fbe/B1/B1z All models FBs/Fbe/B1/B1z TCP All models Hitachi MICRO-EHV Ethernet MICRO-EHV MVH Ethernet MICRO-EHV MICRO-EHV MVH HUST H Series CNC Controller H4D Series/H6D Series A6 CNC Controller A6 Series KEYENCE KV-1000 All models KV-L20V Host Link/KV-nano All models KV-3000/5000/5500 Series All models KOYO SU/DL Series All models Lust LustBus ServoC/CDE Series All models Mitsubishi A Series/J71UC24 Computer Link All models A Series/J71 for AnA/AnU All models A Series/J71 Format4 All models FR Series/A700 All models FX Series All models FX/FX2N Series Computer Link All models FX2N Series All models FX3U Series All models FX3U Series Computer Link All models FX3U Ethernet All models Q Series All models Q Series Computer Link All models Q Series Ethernet All models FX5U Ethernet All models Servo MR-J4 All models MODBUS MODBUS ASCII Slave All models MODBUS ASCII Master All models MODBUS RTU Slave All models MODBUS RTU Master All models MODBUS TCP Slave All models MODBUS TCP Master All models MOTRONA MKS MC700 Motion Controller All models Omron C Series TPM1A, CP1E, CP1L CS/CJ Series All models CS/CJ Series FINS TCP All models OPTEX CD33 Series Sensor All models CD5 Series Sensor All models Panasonic FP Series All models Siemens S7-200 All models S7-200/300/1200/1500 (ISO TCP) All models S5 PG Port All models TECO TP02/03 Series All models AC Servo TSDA Series All models Toshiba TMFCD91A All models Vigor VB/VH/M Series All models VS Series All models VS TCP All models VS UDP All models Yamatake DCP30 All models DMC50 All models SDC35/SDC45 All models NX-D15/25 All models Yokogawa FA-M3 Series TCP All models Accessories Led Controller EV12048Wl1JX Scale SKW-II Barcode Reader All models Barcode Printer All models -
Ресурсы
Тип Описание Файл SOFTWARE HMI program editor for Win10 64bit Operating System iFace Designer 2.0.01 SOFTWARE Firmware for N series HMI. Only works with HMI program (.kpc) compiled by iFace Designer 2.0.01 N Series Firmware 2.0.01 SOFTWARE Firmware for P series HMI. Only works with HMI program (.kpc) compiled by iFace Designer 2.0.01 P Series Firmware 2.0.01 SOFTWARE HMI program editor for WinXP, Win7, Win8 Operating System iFace Designer 1.6.71 SOFTWARE Firmware for N series HMI. Only works with HMI program (.kpc) compiled by iFace Designer 1.6.71 N Series Firmware 1.6.71 SOFTWARE Firmware for P series HMI. Only works with HMI program (.kpc) compiled by iFace Designer 1.6.71 P Series Firmware 1.6.71 MANUALS iFACE Designer Software User Manual iFACE Quick Guide MANUALS iFACE Designer Software User Manual for Codesys-based PLC Codesys Driver iFace Setup Manual
